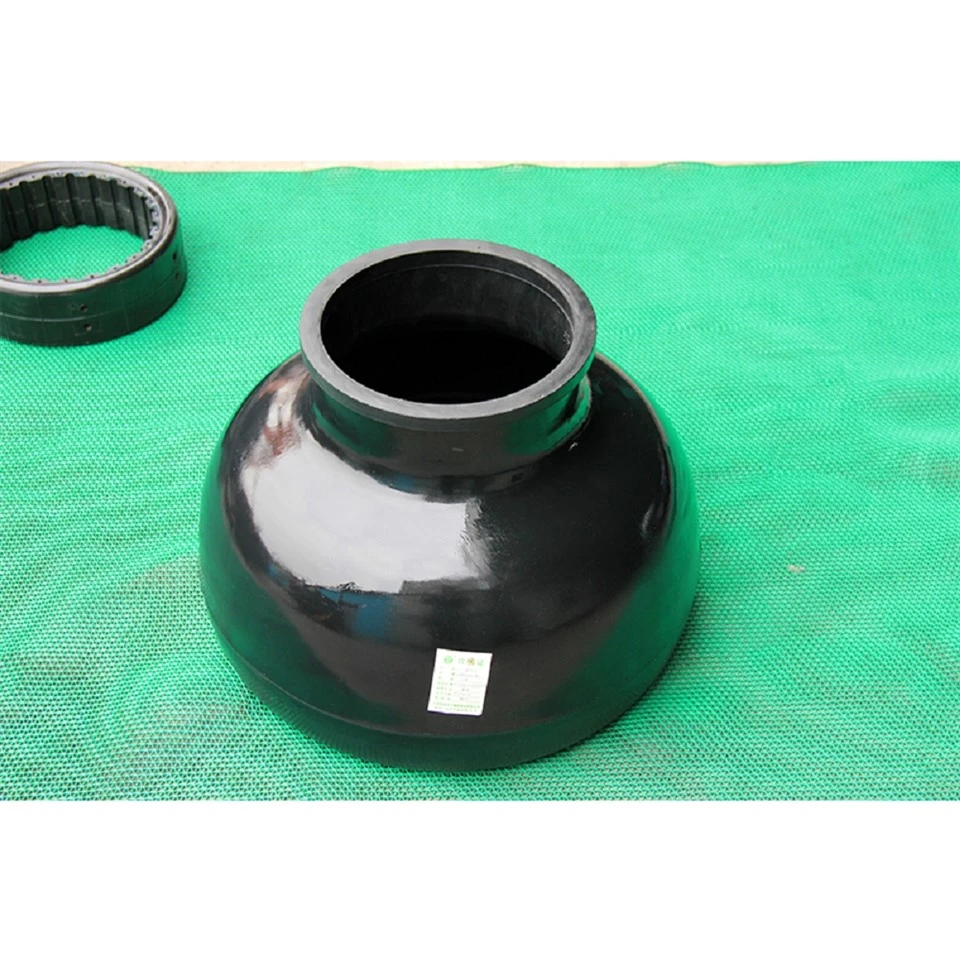

F-1300 脈動減衰器ブラダーは、掘削流体システムの圧力変動を安定させるために泥ポンプ脈動減衰器に使用される重要なコンポーネントです。脈動減衰容器の内側に取り付けられたブラダーは、泥水ポンプの往復運動によって生成される圧力ピークを吸収する柔軟なアキュムレーターとして機能します。

高温圧縮成形と加硫によって製造されるブラダーは、内部金属コアで強化された高級ゴムコンパウンドから製造されており、構造の安定性と長寿命を保証します。{0}

脈動減衰ブラダーは、吐出ライン内の圧力変動のバランスをとることで、振動を効果的に低減し、パイプラインのコンポーネントを保護し、掘削ポンプの全体的な性能を向上させます。油田掘削装置、泥水ポンプ、コンプレッサー、振動制御システムなどに広く使用されています。-

動作原理

動作前に、圧縮空気または窒素が充填バルブを通してブラダーに注入され、約 4.5～5.0 MPa のプレチャージ圧力が確立されます。{0}}

泥水ポンプが作動し始めると、吐出圧力がブラダー内の事前に設定されたガス圧力を超え、減衰プロセスが開始されます。

瞬間的なポンプ流量が平均流量を超えると、パイプラインの抵抗が増加し、圧力スパイクが発生します。

ブラダー内のガスが圧縮され、掘削液の一部が一時的にダンパー容器に入ります。

このプロセスにより、排出パイプライン内の過剰な圧力ピークが軽減されます。

圧力が低下すると、圧縮ガスが膨張して、保管されている流体をシステムに押し戻します。

この継続的な圧縮と膨張のサイクルを通じて、パルセーションダンパーは次のような状態を維持します。安定した流量と圧力条件ポンプ脈動を大幅に低減し、穴あけ効率を向上させます。

脈動減衰ブラダーに使用されるゴム材料は、次に従ってテストされます。HG/T 2331 規格。このコンパウンドは、油への暴露、高温、経年劣化、および次のようなガスによる腐食に耐えるように設計されています。H₂S掘削環境に一般的に存在します。

ゴム材料の特性

アイテム	天然ゴム	NBR	HNBR
作動媒体	水-ベースの泥	油-水混合泥	油-ベースの泥
動作温度	-30度～+70度	-30度～+100度	-30度～+149度
最高使用圧力	25MPa以下	25MPa以下	52MPa以下
気密性試験	ブラダーをシェルに取り付け、5 MPa の空気圧下でテスト
